5N.m固件扭矩測量器具 表盤指針扭力扳手 機械式力矩扳手廠家
SGACD 固件扭矩測量器具簡介：
鑄衡廠家生產的這款SGACD系列固件扭矩測量器具是利用指針將被測螺帽、螺栓等緊固件扭力值直觀的再表盤上指示出來并記憶該扭矩值大小的一種新型扭力計量器具，由扳手體、彈性元件放大機構和記憶機構等幾部分組成，具有精度高、造型美觀、使用方便、可靠性好、頭部可更換等特點。該款5N.m固件扭矩測量器具主要用于航天、船舶、汽車、精密機械、電力、發動機、內燃機等行業對緊固力矩有嚴格要求螺紋部件的連接。

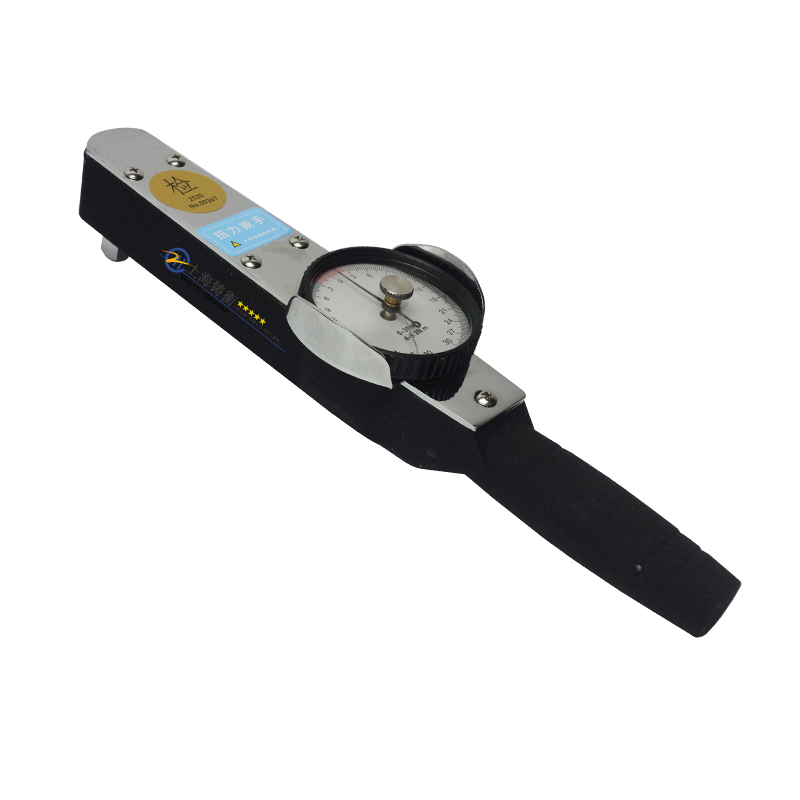

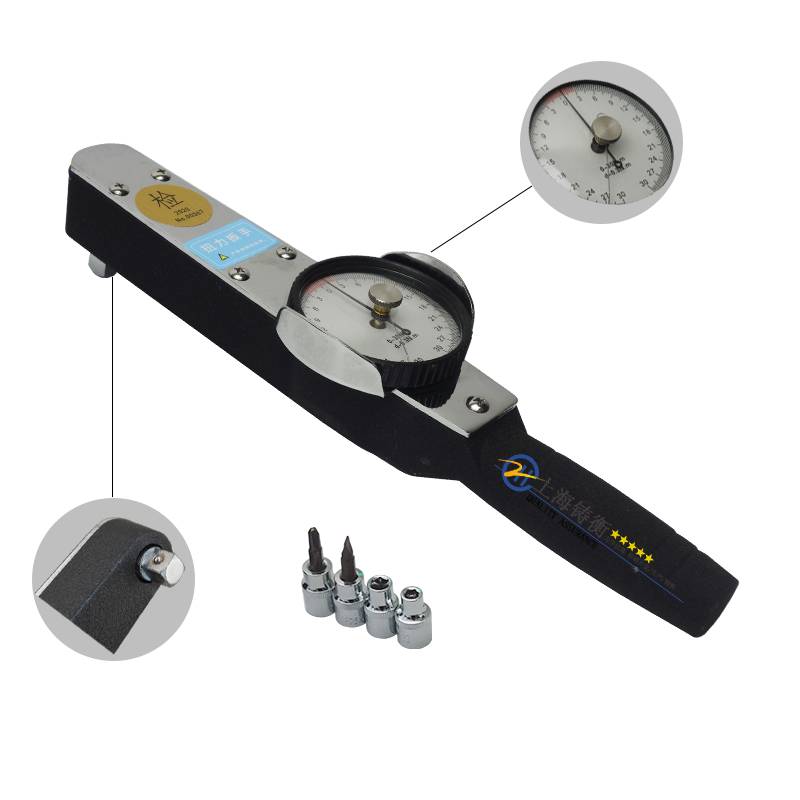

固件扭矩測量器具圖片
固件扭矩測量器具規格型號
| 序號 NO |
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （in） |
| 01 | SGACD-3 | 0～3 | 0.03 | 310 | 0.8 | 1/4 |
| 02 | SGACD-5 | 0～5 | 0.05 | 310 | 0.8 | 1/4 |
| 03 | SGACD-10 | 2～10 | 0.1 | 310 | 0.8 | 1/4 |
| 04 | SGACD-30 | 0～30 | 0.3 | 310 | 0.8 | 3/8 |
| 05 | SGACD-50 | 0～50 | 0.5 | 310 | 0.85 | 1/2 |
| 06 | SGACD-100 | 0～100 | 1 | 310 | 0.85 | 1/2 |
| 07 | SGACD-200 | 40～200 | 2 | 610 | 2.2 | 1/2 |
| 08 | SGACD-300 | 60～300 | 3 | 640 | 2.5 | 1/2 |
| 09 | SGACD-500 | 100～500 | 5 | 900 | 3.5 | 3/4 |
| 10 | SGACD-750 | 150～750 | 7.5 | 920 | 3.8 | 3/4 |
| 11 | SGACD-1000 | 200～1000 | 10 | 940 | 4 | 3/4 |
| 12 | SGACD-2000 | 400～2000 | 20 | 1500 | 8 | 1 |
| 13 | SGACD-3000 | 600～3000 | 40 | 1600 | 12 | 1 |
| 14 | SGACD-4000 | 800～4000 | 40 | 2000 | 13 | 1 -1/2 |
固件扭矩測量器具產品特點：
1.直讀式，順時針使用，精度±4%；
2.產品主體采用合金鋼材質，精度高、穩定性好；
3.旋轉表殼或表殼上的旋鈕可帶動指針旋轉；
4.使用前務必將刻度盤與指針調整至零位；
5.不得超過產品扭力大量程；
固件扭矩測量器具注意事項
1、使用本產品應根據緊固件的扭矩值要求選用合適的型號，不得超范圍使用。
2、本產品是一種精密的扭矩計量器具必須精心使用，嚴禁敲擊、震動、磕碰、扔擲和當榔頭使用�！�
3、本產品可雙向使用，但不允許用來松動緊固件，防止由于過載而影響示值精度。
4、為保證扭矩值的準確性，扳手應定期進行檢查和校正，每操作5000次或1年應對扳手進行一次校準。
5、當發現扳手有失靈或數值不準確時，應由專門計量人員進行調正和維修，非檢定人員不得隨意拆卸。
固件扭矩測量器具使用方法調零：
⑴轉動表盤外殼，使主針指向"0"位
⑵AC/ACD型固件扭矩測量器具的型號
⑶在方榫上裝上合適的套筒并套住緊固件
⑷扭力扳手通過手柄緩緩加力
⑸當指針到達所需力矩值時，撤力即可
固件扭矩測量器具使用前說明：
A、旋轉表殼或表殼上的旋鈕可帶動指針旋轉，該指針為記憶指針，稱被動指針或從動指針；和機芯聯接的指針為工作指針，亦稱主動指針。
B、使用本產品應根據緊固件的強度等級和扭矩值要求選用合適量程的規格和型號，不應超范圍使用。 扭力扳手使用前需調整零位：
A、右旋使用時：順時針旋轉表蓋上的旋鈕，使記憶指針與主動指針指向刻度盤的零位刻線�！�
B、左旋使用時：逆時針旋轉表蓋的的旋鈕，使記憶指針與主動指針靠緊，且主動指針指向刻度盤的零位刻線。
固件扭矩測量器具使用時注意： 將指針扳手的方榫與緊固件對接（根據需要可直接對接，也可通過轉接套筒對接），然后緩慢平穩地施加扳擰力，直至記憶指針指向所需的扭矩值。
固件扭矩測量器具使用結束后： 固件扭矩測量器具停止施力后，主動指針在彈性元件和機芯扭簧的作用下自動回復零位，記憶指針仍停留在指示的刻度上，并準確讀出扭矩值。旋轉表蓋上的旋鈕，使記憶指針也回復到零位，可進行下一次使用。
