執行器扭矩測試儀 執行電機功率測試儀 馬達扭力在線測試臺廠家
執行器扭矩測試儀簡介:
鑄衡廠家生產的這款SGDN系列動態扭力測試儀是為測試和檢測各種動態扭矩而設計制造的一種智能化計量?jī)x器。該款執行器扭矩測試儀用于檢測各種電機、減速機輸出的扭矩、轉速、功率的高精度測試設備。適用于各種電機、機械制造、科研機構等行業。

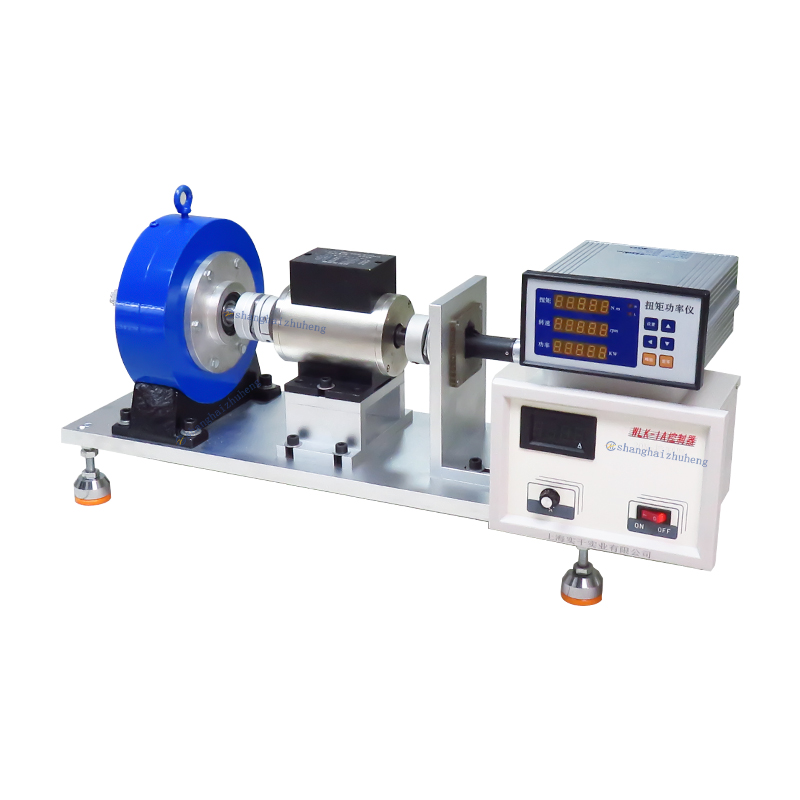

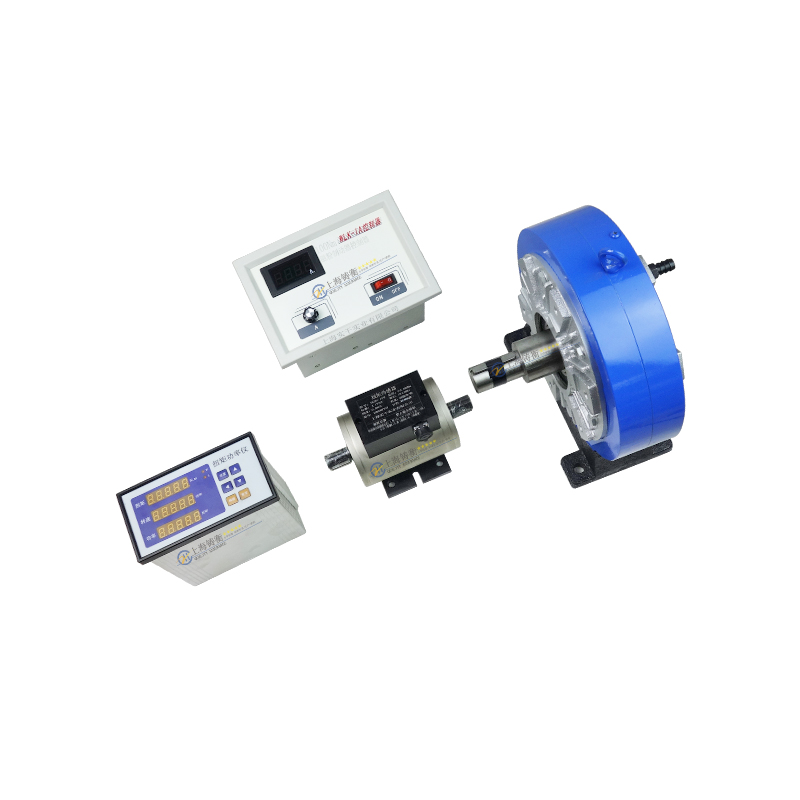

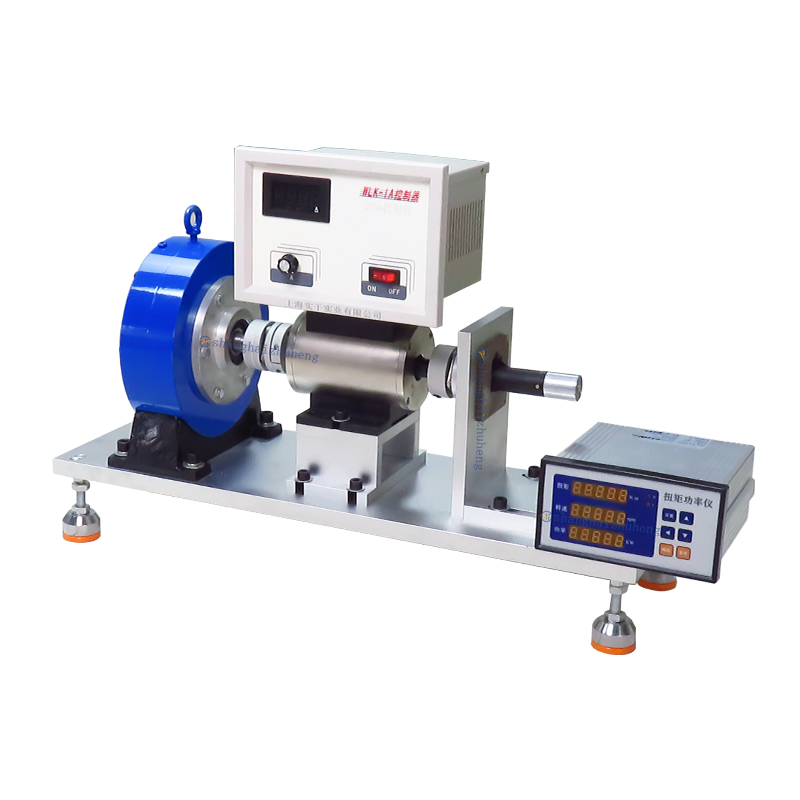

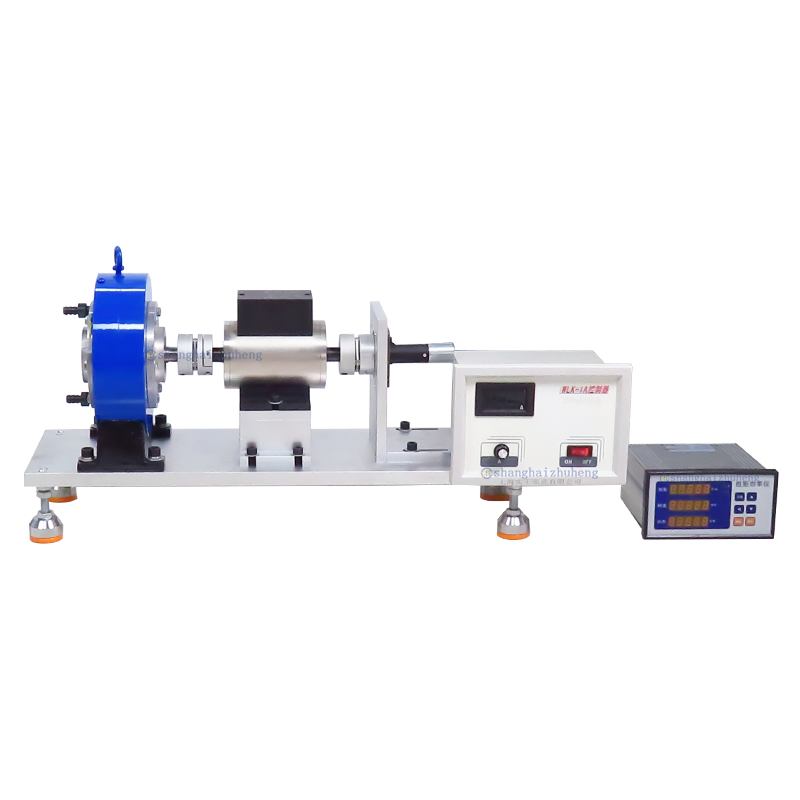

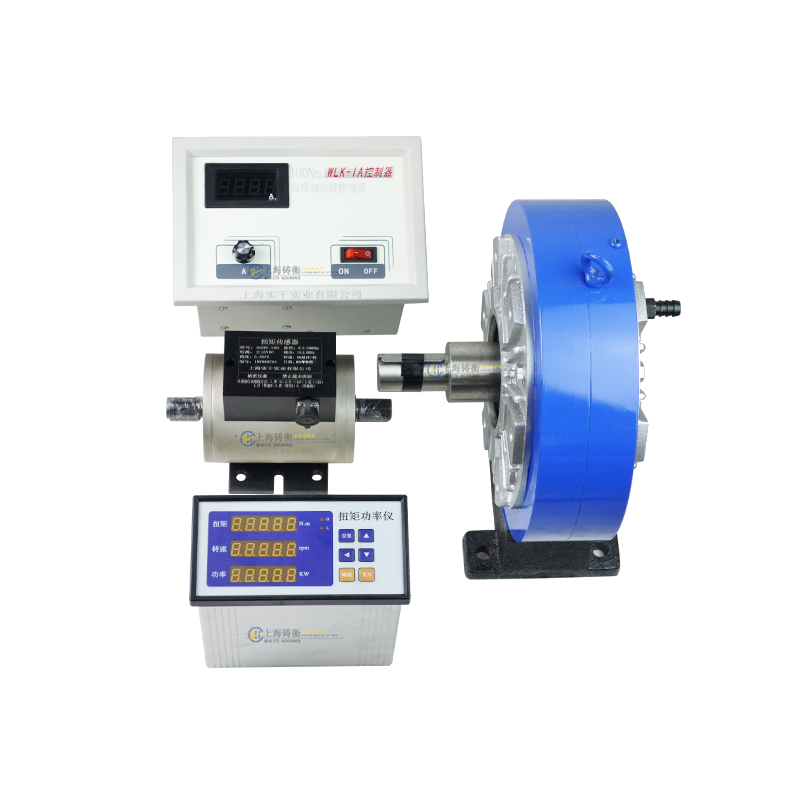

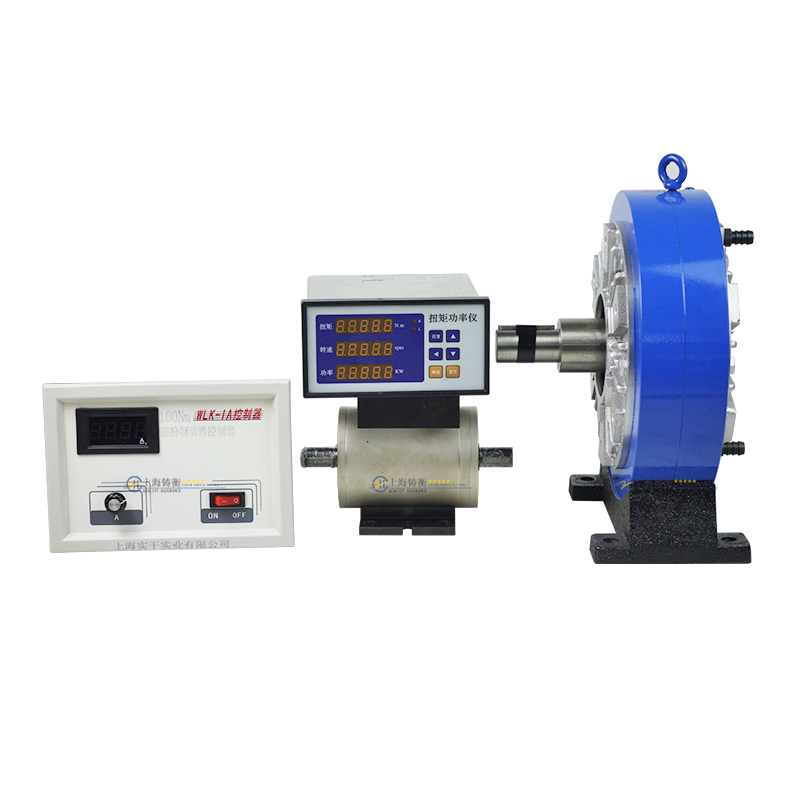

執行器扭矩測試儀圖片
 執行器扭矩測試儀

執行器扭矩測試儀規格型號


序號               NO 產品型號
(Model)
測量范圍
  N.m)
分度值
(N
   外形尺寸
   mm
  重量
(KG
01 SGDN-5 0.5-5 0.0001 188X100X108 5
02 SGDN-10 1-10 0.001
03 SGDN-20 2-20 0.001
04 SGDN-50 5-50 0.001
05 SGDN-100 10-100 0.01
06 SGDN-200 20-200 0.01 209X100X126 7
07 SGDN-500 50-500 0.01 238X100X136 10
08 SGDN-1000 100-1000 0.1 275X120X140 12
09 SGDN-2000 200-2000 0.1 298X120X154 15
10 SGDN-5000 500-5000 0.1 356X180X180 21



執行器扭矩測試儀產品特點
1.信號輸出波形方波幅度可選5V/12V。
2.通電即可進入工作狀態,勿需預熱過程。
3.檢測精度高、穩定性好、抗干擾性強。
4.可任意位置,任意方向安裝。
5.不需反復調零即可連續測量正反扭矩。
6.能源及信號非接觸傳遞,傳遞信號時與是否旋轉,轉速和轉向無關。
7.可以傳遞禁止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。
8.傳感器可脫離二次儀表獨立使用,只要按需供電即可輸出阻抗與扭矩  成正比的等方波或脈沖波頻率信號;或者電壓、電流信號。
9.由于變壓器感應供電,且沒有集流環等磨損件,故可以高轉速長期工作,應用于電機、發電機、減速機、柴油機的扭矩監測。




執行器扭矩測試儀主要功能:
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液(氣)壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等?蓹z測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。





執行器扭矩測試儀運輸、安裝、使用與操作:
設備在運輸過程中嚴禁淋雨、倒置和沖擊。設備運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。設備安裝牢固,要有可靠接地。設備主軸不能承受徑向力,同軸度要求誤差不超過0.05mm,使用有補償間隙的柔性聯軸節。設備專線供電,以防干擾。設備周圍不得有強磁場干擾源。設備由專業操作人員按照分類說明書設定儀表參數并操作,非專業人員不得操作。設備出廠精度已經標定,非專業人員不得調整標定精度的按鍵和旋鈕,否則會造成精度偏差,需返回重新標定。
動態執行器扭矩測試儀使用環境:
環境溫度不超過40℃。海拔高度不超過2500m。當環境溫度為20℃時,相對濕度不大于85%。

執行器扭矩測試儀基本原理
傳感器扭矩?cái)?shù)值的測量采用應變電測原理,當應變軸受扭力影響產生微小變形后,粘貼在應變軸上的應變計阻值發生相應變化,我們將具有相同應變特性的應變計組成測量電橋,應變電阻的變化即可轉變?yōu)殡妷盒盘?hào)的變化進行測量。下面為扭矩測量的主要原理框圖,由于采用了能源與信號的無接觸耦合,*解決了旋轉狀態下扭矩?cái)?shù)值(轉矩)的測量。
1、電源經過處理后送,經激勵電源送到應變軸上;
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件;
3、將應變軸的微小變形轉換成電信號,經過壓/頻轉換,變成與扭應變成正比的頻率信號,通過調解電路整形后輸出調頻方波信號。
轉速的測量:轉速測量采用磁電碼盤的方法進行測量,每一磁電碼盤均有60個齒,軸帶動磁電碼盤每旋轉一周可產生60個脈沖,高速或中速采樣時可以用測頻的方法,低速采樣時可以用測周期的方法測出準確的轉速。本傳感器精度可達±0.1%~±0.5%(F·S)。由于傳感器輸出為頻率信號,所以無需AD轉換即可直接送至計算機進行數據處理。
本傳感器的測速方法采用內置測速,訂貨時用戶需注明是否監測轉速信號。
