開關量數顯扭力扳手 帶線數字扭矩扳手 模擬量輸出帶線力矩扳手
SGGZB開關量數顯扭力扳手簡介:
上海鑄衡廠家生產的這款扭力扳手具有高精度、易操作、攜帶方便等優點。與各種試驗臺及夾具組合可構成不同用途的試驗機,方便測試者使用。特別說明:開關量數顯扭力扳手有很多規格供用戶選用,用戶可根據所需測試產品的力值大小,選擇相應規格的儀器。科學的使用測試范圍為滿量程的20~100。

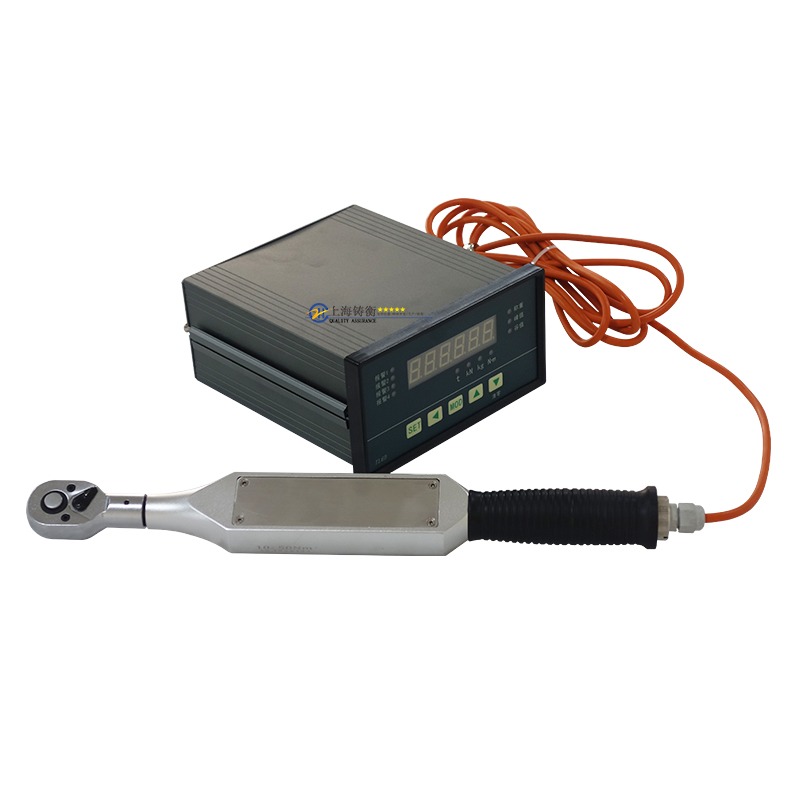

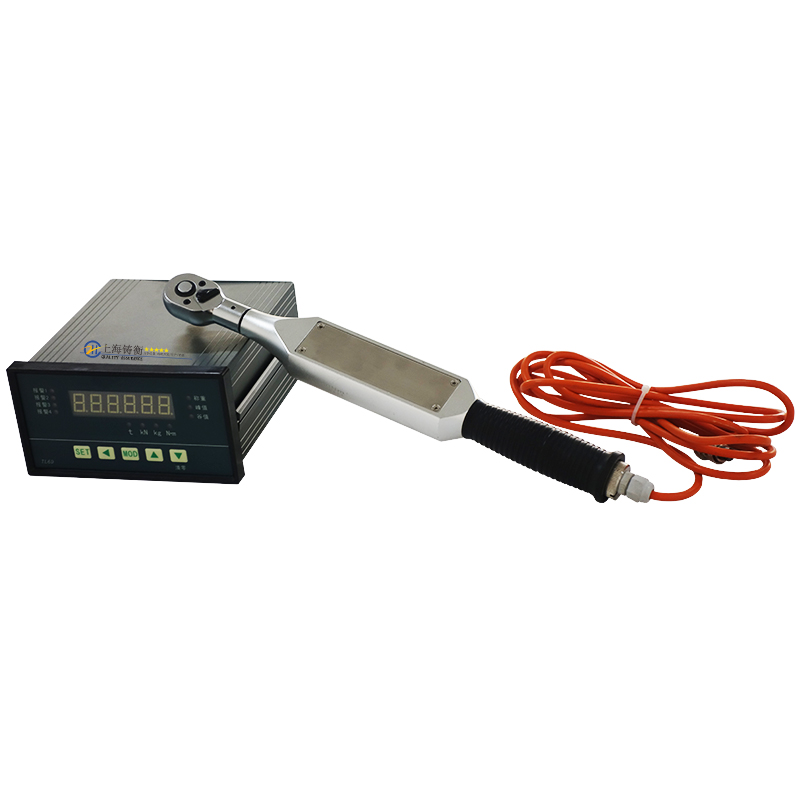

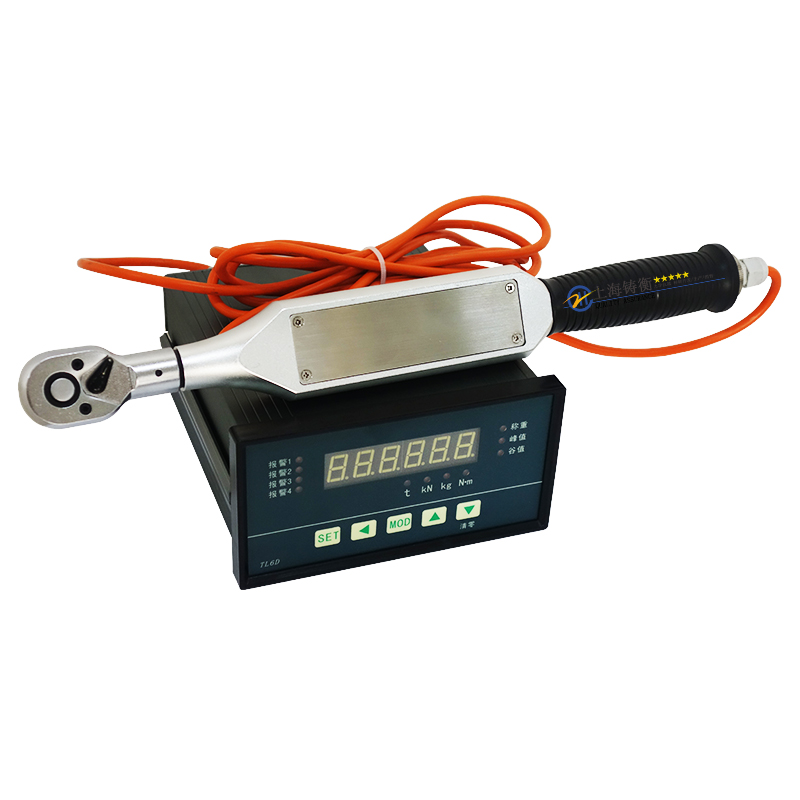

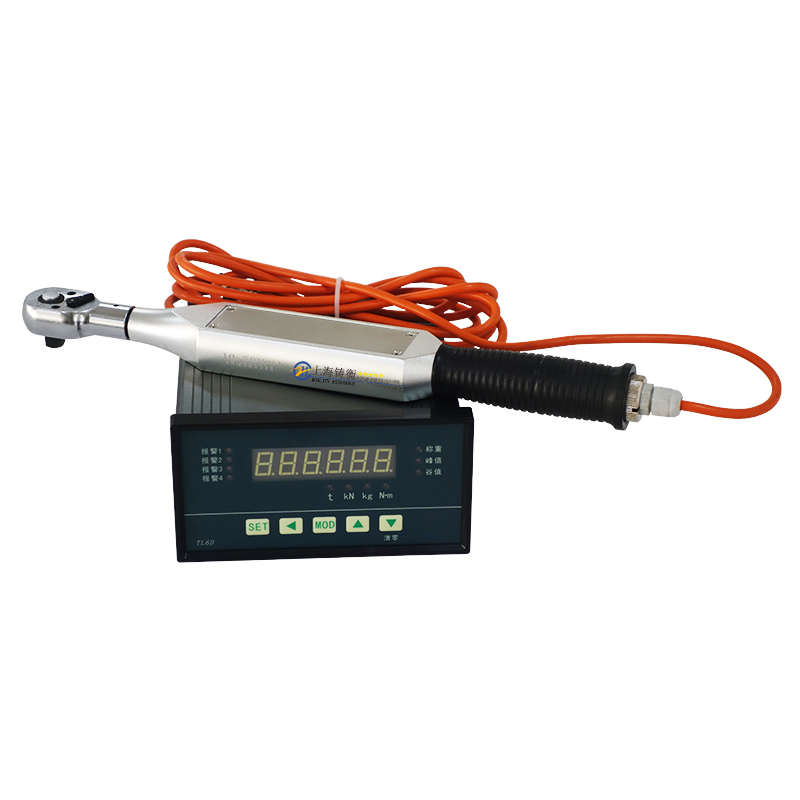

開關量數顯扭力扳手圖片
 擬量輸出扭矩扳手
開關量數顯扭力扳手詳細參數:

型號 扭矩范圍
N.m
分 度
N.m
精 度
%
方 榫
in
SGGZB-2 0.4-2 0.001 ±2﹪ 1/4〞
SGGZB-4 0.8-4 0.001 ±2﹪ 1/4〞
SGGZB-10 2-10 0.01 ±2﹪ 3/8〞
SGGZB-20 4-20 0.01 ±1﹪ 3/8〞
SGGZB-50 10-50 0.01 ±1﹪ 3/8〞
SGGZB-100 20-100 0.1 ±1﹪ 1/2〞
SGGZB-200 40-200 0.1 ±1﹪ 1/2〞
SGGZB-300 60-300 0.1 ±1﹪ 1/2〞
SGGZB-500 100-500 0.1 ±1﹪ 3/4〞
SGGZB-800 160-800 0.1 ±1﹪ 3/4〞
SGGZB-1000 200-1000 1 ±1﹪ 1〞





開關量數顯扭力扳手應用行業:
本系列數顯式擬量輸出扭矩扳手是一種小型簡便高精度的測試儀器,適用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。數字顯示分辨率高,采樣速度高,使用方便。


一、開關量數顯扭力扳手基本技術規格
1、 顯示范圍:-199999—999999;
2、 自適應數字濾波,不需要人工設定濾波系數;
3、 可選自動零位跟蹤功能;
4、 可選天平模式和快速采樣(采樣頻率 60Hz)模式;
5、 峰值、谷值顯示功能;
6、 基本誤差±1%F·S;
7、 為傳感器提供精密 5V 激勵電壓;
8、 開孔尺寸:152*76*168mm;
9、 儀表電源:100V-240V AC;
10、工作環境:0℃-50℃,濕度低于 90%RH,不結霜;
二、開關量數顯扭力扳手選配功能規格
       4 路繼電器(開關量)輸出;
      高精度模擬量輸出(4-20mA,0-5V 或 0-10V);
      RS485 或 RS232 通訊接口;
三、擬量輸出扭矩扳手功能設定
1、 開機自檢后,進入稱重模式,顯示當前重量。
2、 按“MOD”鍵,在稱重、峰值、谷值之間循環切換。
3、 在稱重模式下,按“▼”鍵,可對顯示值清零(關機后,不保存此零點值)。
4、 在峰谷值模式下,按“▼”鍵,可清峰谷值。
5、 溢出顯示“------”。
四、擬量輸出扭矩扳手參數設置
1、 報警參數設置(無繼電器功能時,無需設置)
    在稱重模式下,長按(2 秒內不松開)“SET”鍵,顯示“OUT1”,按“◀”鍵進入路報警值設定。按“MOD”鍵退出并保存,顯示“OUT2”,按“MOD” +“◀”
鍵可依次設定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值,后回到稱重狀態。
    注:OUTX 為報警設定值,ALOX 為報警式(H:高于設定值報警,L:低于設定值報警),HYAX 為報警靈敏度(防止繼電器在報警臨界點來回動作)。
    在此期間,按“SET”鍵,直接退出。長按“SET”鍵,顯示“OA”,進入工作參數設定。
2、 工作參數設定(共 8 個參數)
    在稱重模式下,長按“SET”鍵兩次,顯示“OA”,按“◀”鍵進入,設置密碼“111111”,密碼正確后,按“MOD”顯示“In-A”,按“◀”鍵進入?yún)?shù)值設定,按“MOD”保存并循環設定以下參數:
   1、 零點修正:In-A (此功能一般用于清皮重,斷電保存)
       例如:儀表當前顯示 100.00,可設置 In-A 為-100.00,可使儀表上電顯示 0。
   2、 小數點位置:In-d
       按“◀”鍵,依次向左循環小數點位置。
   3、 零點跟蹤范圍(天平模式不需要此功能):tr-d
   4、 單位:unIt
       t:0 kN:1    kg:2 N·m:3
   5、 工作模式(需要重新開機后,設定生效):Fbc
       天平模式(即:稱量精度高):0 快速采樣模式:1
   6、 模擬量輸出滿量程:dAc
      一般設定為傳感器或傳感器組的滿量程
   7、 儀表通訊地址(000-255):Addr
   8、 儀表通訊波特率:bAud
      9600:0 19200:1
五、擬量輸出扭矩扳手快速標定
  在稱重模式下,傳感器或傳感器裝置空載的狀態下,同時長按“SET”與“◀”鍵,
顯示“ctrL”,進入快速標定狀態。
按“◀”鍵,顯示“000000”,且末位閃爍,通過“◀”“▲”“▼”三鍵,將顯示值設定為傳感器裝置將要加上的重量值(此時傳感器可以不加載),設定完畢,給傳感器加上設定的重量,穩定后按“SET”鍵,儀表顯示“-”、“- -”、“- - -”、…“- - -- - -”后顯示稱量值,表明標定過程結束。
六、模擬量輸出智能標定
   在稱重模式下,并在儀表顯示值為“0”的狀態下,同時長按“SET” 與“▲”鍵,顯示 dAc,進入模擬量標定。
       按“◀”顯示“000000”,且末位閃爍,通過“◀”“▲”“▼”三鍵,調整模擬量輸出的測量值,直到輸出為“0V”或“4mA”為止。
按“MOD”鍵,顯示“065535”,通過“◀”“▲”“▼”三鍵,調整模擬量輸出的測量值,直到輸出為“5V、10V”或“20mA”為止。
后按“SET”鍵退出模擬量輸出標定過程,回到稱重狀態。
七、五芯航插接線定義:  1 傳感器信號負(白) 2 傳感器信號正(綠)
3 傳感器激勵負(黑) 4 傳感器激勵正(紅) 5 屏蔽

接線端子定義:
            OUT1、OUT2、OUT3、OUT4:繼電器輸出端口,每一路都有一個公共端,一個常開端,一個常閉端。
            TX、RX、GND:RS485、RS232 接口。
            DAC、GND:高精度變送輸出接口。
            IN、GND:開關量輸入接口(預留)。
八、擬量輸出扭矩扳手通訊協議
(支持 Modbus-RTU 協議、TG ONE 多路數據采集管理軟件)詳見通訊協議
  維護保養及注意事項

一. 為保證儀表清晰和使用壽命,本儀表不宜放在陽光直射下使用,放置地點應較平整。
二. 不宜放在粉塵及振動嚴力的地方使用,避免在潮濕的環境中使用。
三. 傳感器和儀表須可靠連接,系統應有良好的接地,遠離強電場、強磁場,傳感器和儀表應遠離
強腐蝕性物體,遠離易燃易爆物品。
!不要在有可燃性氣體或可燃性蒸汽的場合使用;不得使用在壓力容器罐裝系統。
在雷電頻繁發生的地區,必須安裝可靠的避雷器,以確保操作人員人身安全,防止雷
擊損壞儀表及相應設備。
!傳感器和儀表都是靜電敏感設備,在使用中必須切實采取防靜電措施,嚴禁在測力儀
進行電焊操作或其他強電場操作;在雷雨季節,必須落實可靠的避雷措施,防止因雷
擊造成傳感器和儀表的損壞,確保操作人員的人身安全和測力設備及相關設備的安全
運行。
四. 嚴禁使用強溶劑(如:苯、硝基類油)清洗機殼。
五. 不得將液體或其他導電顆粒注入儀表內,以防儀表?yè)p壞和觸電。
六. 在插拔儀表與外部設備聯接線前,必須先切斷儀表及相應設備電源!
在插拔傳感器聯接線前,必須先切斷儀表電源(關機)!
在插拔大屏幕聯接線前,必須先切斷儀表和大屏幕電源!
在插拔通訊聯接線前,必須先切斷儀表和上位機電源!
. 公司忠告客戶:使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責,
高賠償額在故障儀表自身價值2倍以內,對儀表所處的系統問題不承擔責任。
八. 儀表對外接口須嚴格按使用說明書中所標注的方法使用,不得擅自更改聯接。本表在使用過程中
   若出現故障,應立即拔下插頭,送專業廠維修。一般非衡器專業生產廠家不要自行修理以免造成更
   大的損壞。
九. 本儀表自銷售之日起一年內,在正常使用條件下,出現非人為故障屬保修范圍,請用戶將產品及
保修卡(編號相符),一同寄往特約維修點或供應商。本廠對儀表實行終身維修。

后續
尊敬的用戶:
    承蒙惠顧,購得本擬量輸出扭矩扳手。在使用本儀器前,請細閱這本說明書,以便能正確使用。并請妥善保存說明書和保修單,以備萬一有不了解或故障時,能給您帶來幫助。
    本說明書中的資料均以新產品為依據,由于改進或其他變化,本說明書的描述可能與實際情況稍有出入,我公司將保留隨時修改的權利,修改之處恕難一一相告。
