SGWS端子拉力測試儀200N

簡介—— SGWS端子拉力測試儀200N:上海鑄衡生產的這款SGSW端子拉力測試儀是線束生產廠家確保產品質量的理想設備,我司端子拉力測試儀專用于檢測各種線束接線端子的拉脫力,可配置SGNK、SGHF推拉力計和專用夾具

聯系電話:021-60512779

詳情內容/ Content details

手機掃一掃

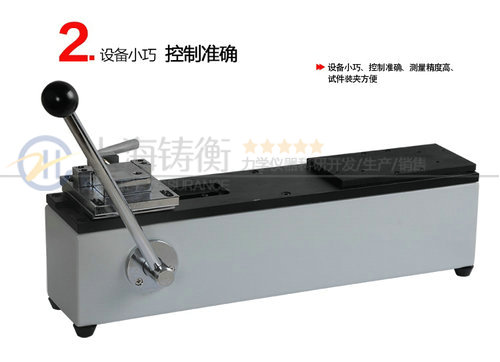

上海鑄衡生產的這款SGSW端子拉力測試儀是線束生產廠家確保產品質量的理想設備,我司端子拉力測試儀專用于檢測各種線束接線端子的拉脫力,可配置SGNK、SGHF推拉力計和專用夾具,本端子拉力測試儀具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點。

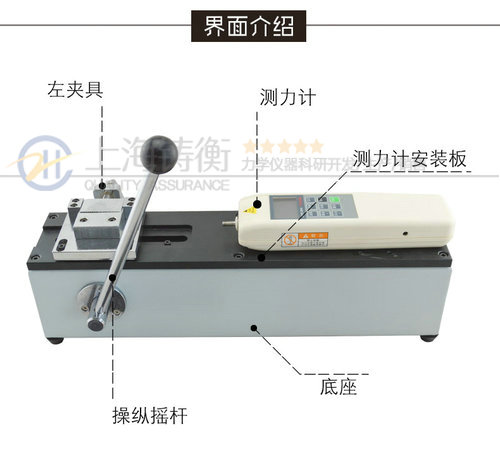

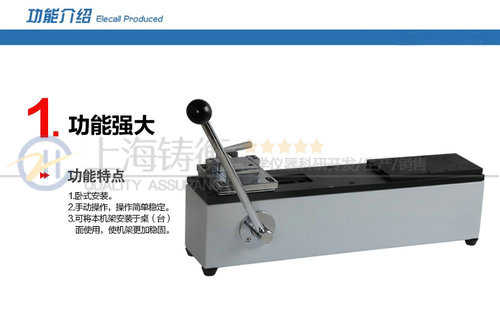

     端子拉力測試儀特點:
臥式安裝。手動操作,操作簡單穩定?蓪⒈緳C(jī)臺安裝于桌(臺)上使用,使機架更加穩固。長×寬×高:450mm×260mm×160mm。有效行程:50mm。額定負荷:500N。(也可配置1000N)凈重:10.6Kg。

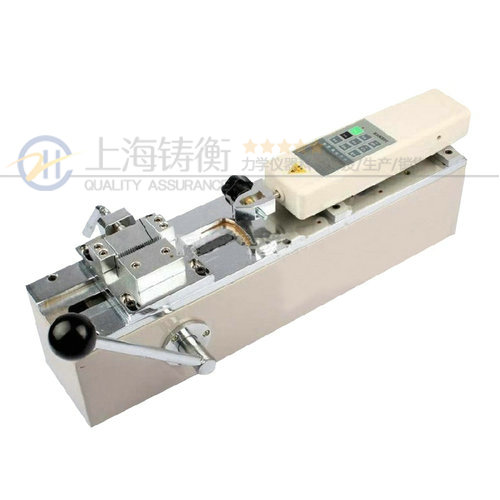

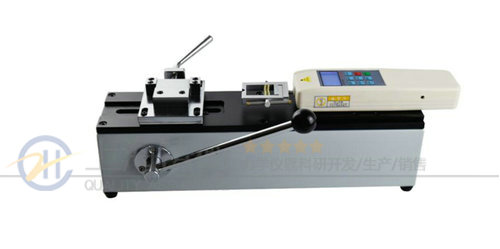

 端子拉力測試儀圖片

 端子拉力測試儀

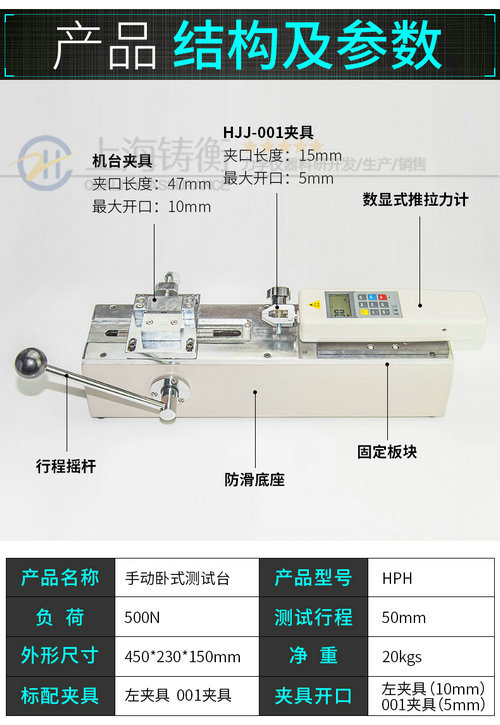

端子拉力測試儀規格型號


序號               NO 產品型號
(Model)
***負載
  (N)
有效行程
(mm)
   外形尺寸
   (mm)
  重量
(KG)
01 SGWS 500 50 450X260X160 10.5
02 SGWSJ 1000 50 450X260X160 13













  端子拉力測試儀的推拉力計
一般標準配置為數顯式推拉力計HF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計
型號:HF—500。***負荷:500N(Kg、N和ib三種單位可自動轉換)。分辨率:0.01N。精度:±0.5%。輸出接口:RS 232?? 九孔插座。電源:充電電源:220V/AC;電池連續工作時間:6~8小時。穩定性:溫漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小時/FS。標定范圍:滿量程標定。環境溫度:0~+60℃。環境濕度:≤ 80%。允許過載:150%。供電方式:5 號電池組 /220V AC 充電 4~6 小時。

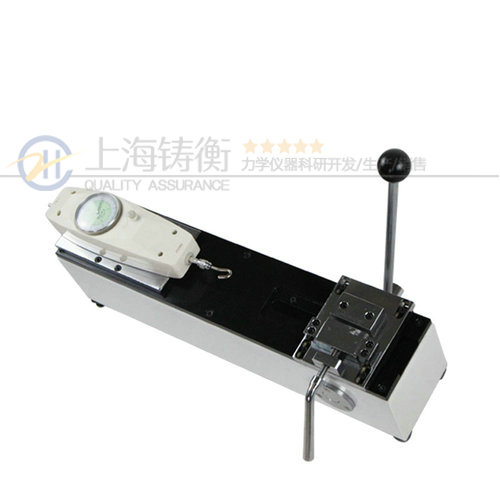

    端子拉力測試儀指針式推拉力計:
型號:NK—500。***負荷:500N(50Kg)。推拉桿行程:10mm。工作溫度:20℃±10℃。運輸溫度:-27℃~+70℃。相對濕度:15%~80%RH。工作環境:周圍無震源及腐蝕性介質。客戶可根據需要,配置相對應規格的測力計:指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等








   端子拉力測試儀的左夾具:
· 外形尺寸:115mm×180mm×30mm。· 適用范圍:主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷:500N,***負荷:1000N。






   端子拉力測試儀的右夾具:
· 型號:AJJ-06。
· 適用范圍:各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷:500N,***負荷:1000







SGWS端子拉力測試儀200N

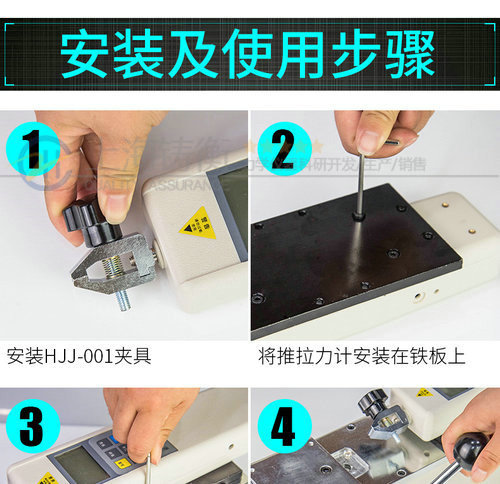

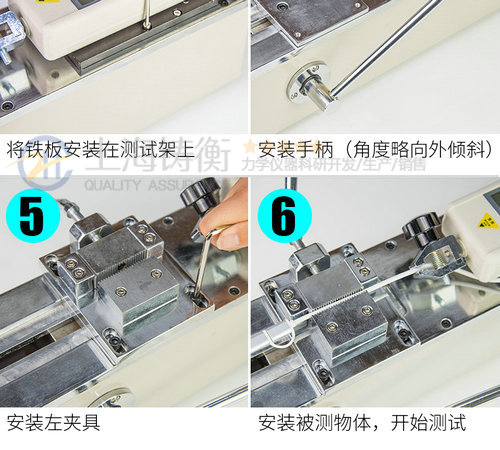

     端子拉力測試儀的安裝方法:
1、機座的安裝方法:本儀器可安裝在桌子上,使儀器更加穩固。安裝時請保證工作臺面水平,使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm,4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法:
A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開,卸下測力計安裝板;
B、安裝HF系列(數顯式推拉力計)的推拉力計時,用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內,將測力計安裝到測力計安裝板上;或用十字螺絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內,將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔;
    1)安裝NK系列(指針式推拉力計)的推拉力計時,用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下,將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔,旋入測力計后蓋上的4個M3螺紋 孔(卸下M3×10的螺釘?shù)穆菁y孔);   2)安裝好推拉力計表后,用M4內六角扳手將測力計安裝板重新安裝到機架上面。







 端子拉力測試儀左夾具的安裝方法:
用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內,將左夾具安裝到機臺底座板上。

      端子拉力測試儀右夾具的安裝方法:
先用附件中的M6螺母旋到測力計的測力桿上,再將右夾具旋到測力計的測力桿上,調節M6螺母使其右夾具接連牢固即可。






     端子拉力測試儀測試操作過程:
1、將各種線束接線端子一端電線部分放入左夾具的夾口中,旋轉手柄以夾穩電線部分(線束接線端子已被壓。。
2、將線束接線端子另一端放入右夾具的夾口中,旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手,將左夾具中心對準右夾具的中心。
4、若用HF系列(數顯式推拉力計)的推拉力計時,打開電源,待液晶顯示屏顯示為零后即可。
5、若安裝NK系列(指針式推拉力計)的推拉力計時,按一下切換按鈕,使指回到零位即可。
6、旋動機身的手柄,使其左夾具向左運動,并能夠右夾具卡住端子。







    端子拉力測試儀日常保養與維護:
1、請勿超載使用,本儀器額定負荷為500N。
2、注意日常的保養工作,保持儀器各部件清潔。
3、機臺出現故障時請及時聯系廠家或銷售點(請勿擅自拆卸、修理)。







我司的產品都有實行三包服務,但如果客戶做了下列一條,將不實行三包服務

一.沒有按照產品使用說明書要求使用、維護不當造成損壞的;

二.因?yàn)橥饨绲脑蛟斐蓳p壞的,如天災

三.客戶擅自拆動、改裝、改版、刷機等造成的損壞或故障;

四.人為故障:跌落、劃傷、破損、進水、受潮、發霉等個人失誤造成的

請大家在購買前請仔細閱讀以上內容!!
