機械式拉力表規格型號_SGJX機械式拉力表_SGNK機械式拉力表
SGJX機械式拉力表簡介：
上海鑄衡廠家生產的SGJX機械式拉力表主要用于石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量，同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該機械式拉力表具有使用方便、讀數清晰、性能穩定、安全可靠等優點。儀表準確度為2.0級。

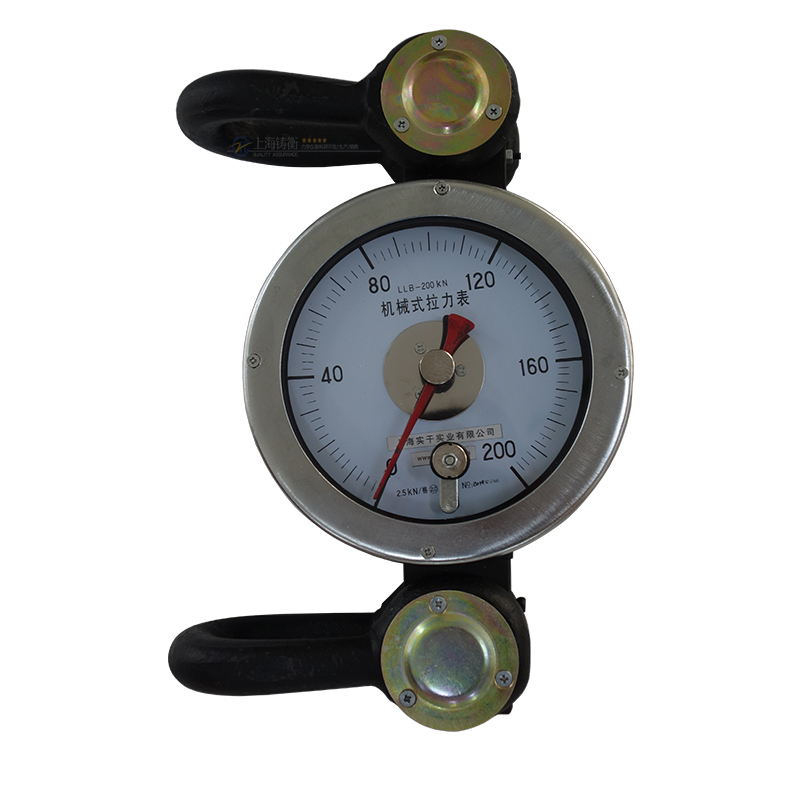

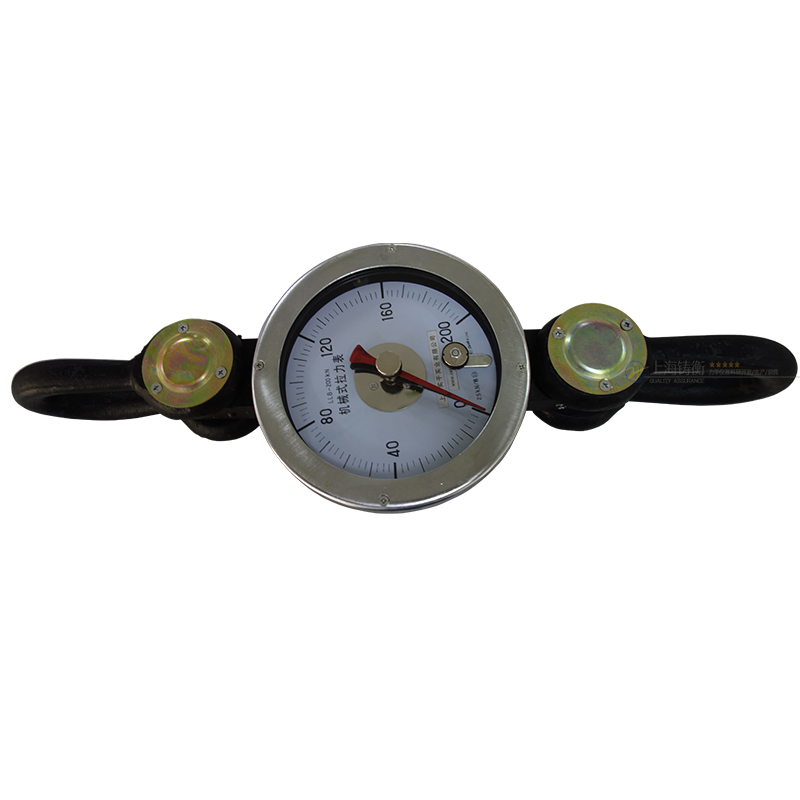

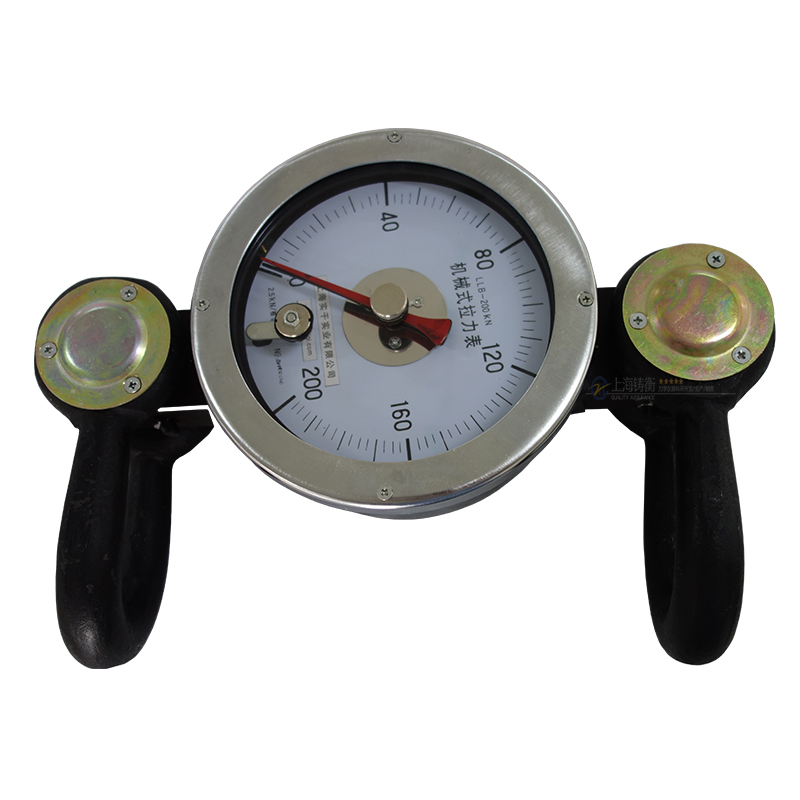

SGJX機械式拉力表圖片
機械式拉力表規格型號

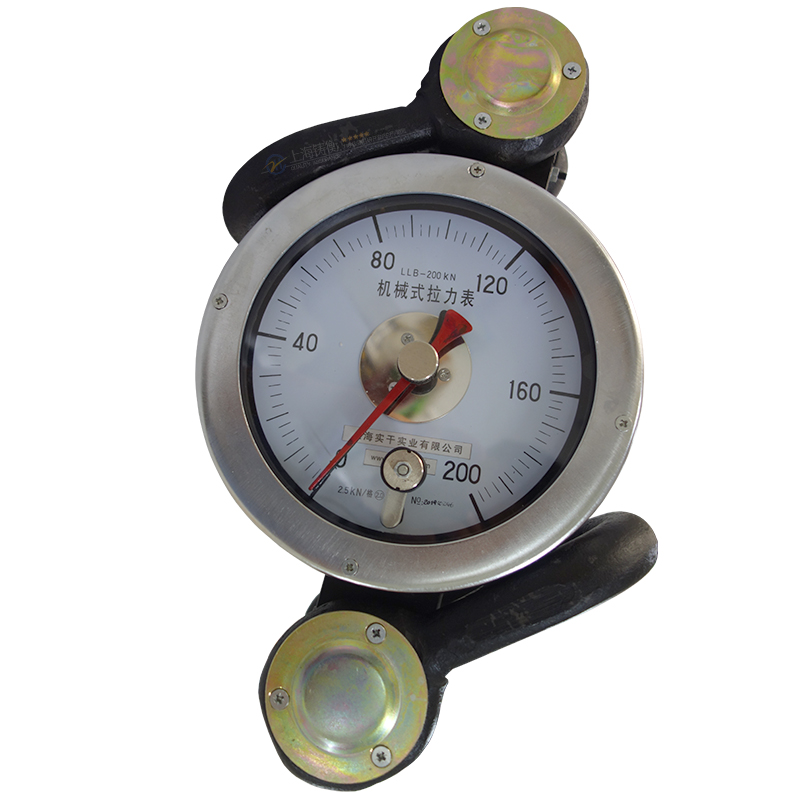

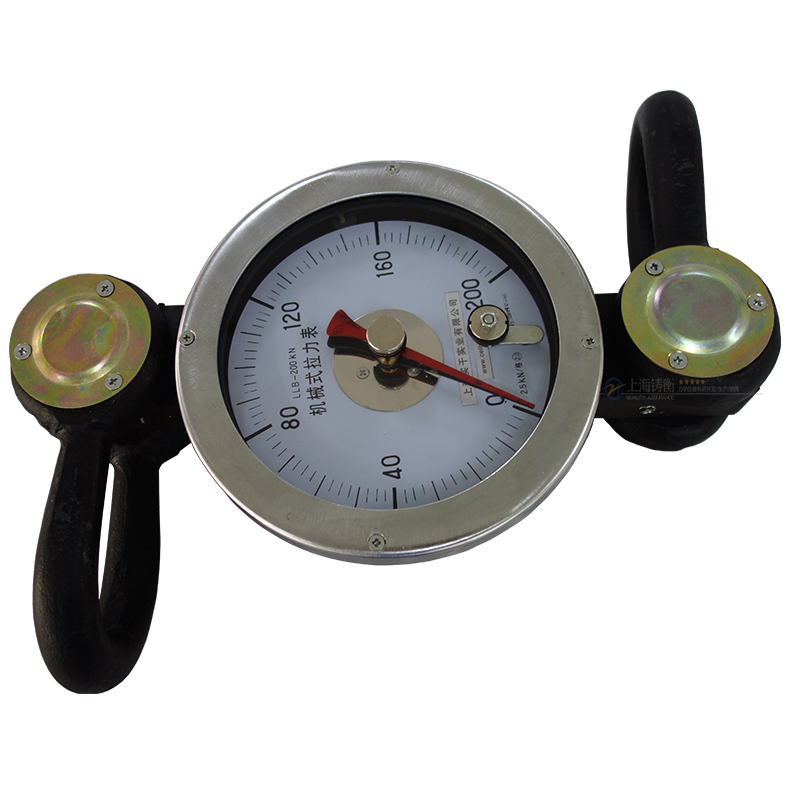

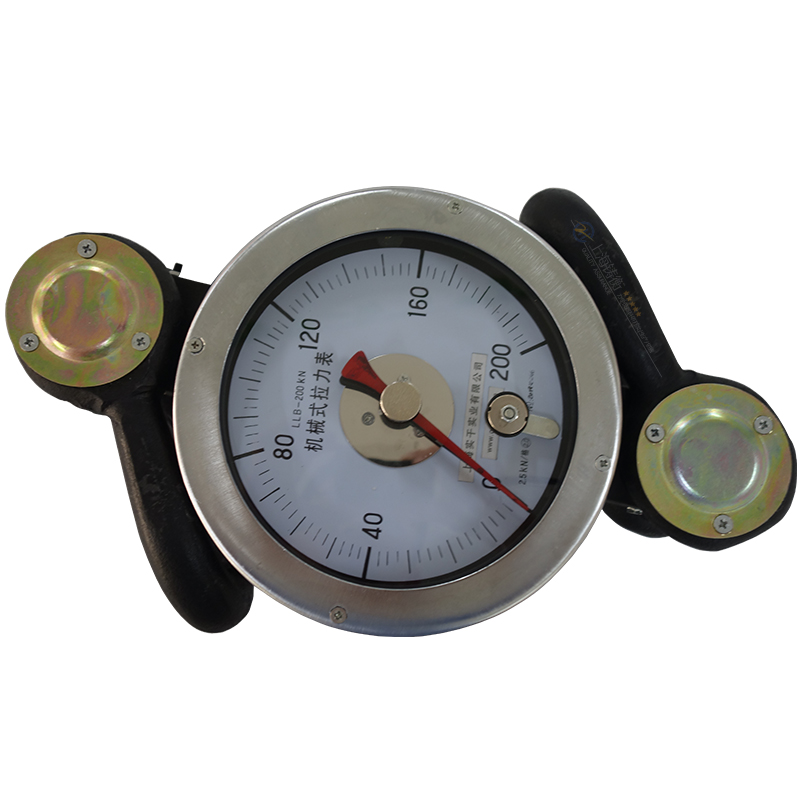

SGJX機械式拉力表圖片
機械式拉力表規格型號
|
產品型號 (Model) |
測量范圍 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| SGJX-20 | 0-200 | 2.5 | 650X225X160 |
20 |
機械式拉力表結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理：
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
機械式拉力表使用方法
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡牢固后方可加載。
機械式拉力表注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、安全使用拉力表非常重要，如進行維修時應返回我公司。
由于擅自維修產生不良后果，我公司不負責任。
SGNK指針式推拉力計簡介：
上海鑄衡廠家生產的這款SGNK系列指針式推拉力計是一款高精度小型便捷式的拉力、壓力測試儀器，廣泛應用于電子、高低壓電器、五金制鎖、汽車配件、粘膠化工、打火機及點火裝置、制筆、輕工、建筑、紡織、機械等行業和科研機構作拉壓負荷、插拔力、破壞性試驗測試等，是老式測力計的替代產品。

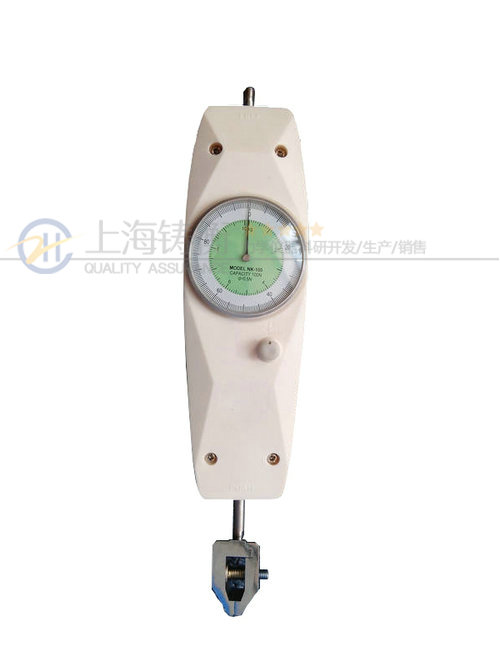

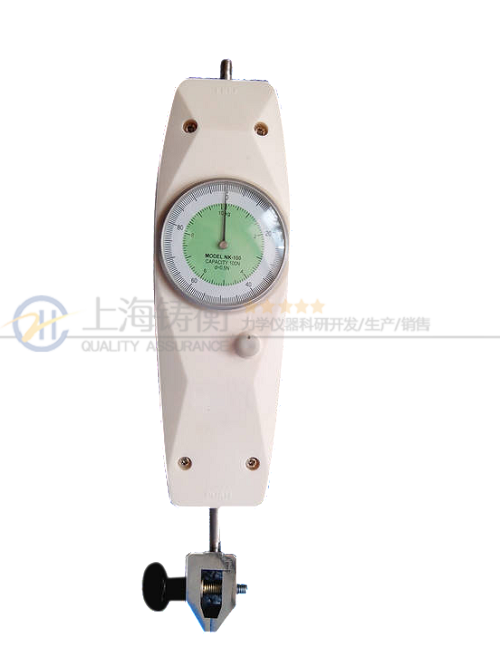

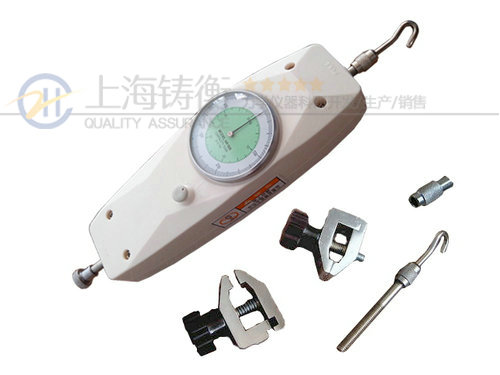

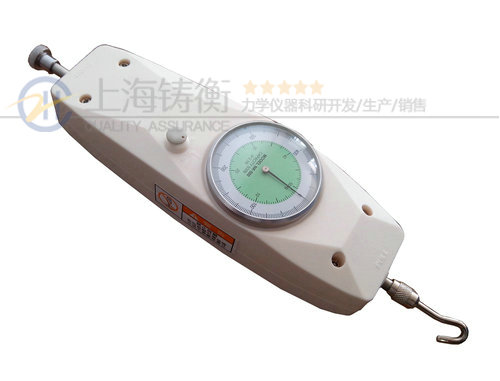

SGNK機械式拉力表圖片
機械式（指針）拉力表規格型號
|
產品型號 (Model) |
測量范圍 （N） |
分度值 （N） |
外形尺寸 （mm） |
重量 （KG） |
| SGNK-20 | 2-20 | 0.1 | 260X66X36 | 0.5 |
| SGNK-30 | 3-30 | 0.2 | ||
| SGNK-50 | 5-50 | 0.25 | ||
| SGNK-100 | 10-100 | 0.5 | ||
| SGNK-200 | 20-200 | 1 | ||
| SGNK-300 | 30-300 | 2 | ||
| SGNK-500 | 50-500 |
2.5 |
機械式拉力表應用
我司機械式拉力表現廣泛應用于電子、高低壓電器、五金制鎖、汽車配件、粘膠化工、打火機及點火裝置、制筆、輕工、建筑、紡織、機械等行業和科研機構作拉壓負荷、插拔力、破壞性試驗測試等，是老式測力計的替代產品。使用本儀器前請詳細閱讀此說明書，以便充分運用本儀器所具有的功能，使測試時能得到準確的數值。
機械式拉力表功能特點：
體積小巧，操作簡單的手持式產品，并可安裝各類測試臺使用，結合各種夾具方便各類產品測試。
可靠且精美的包裝，使測力計易于運輸、保存、維護。
指針指示，讀數方便、準確、測試精度高。
使用方便，峰值保持和荷重實時值指示自由切換。
兩種單位同時顯示，無須單位換算，適應各類企業使用習慣
NK 系列：牛頓和公斤雙單位；
NK 系列：牛頓和公斤雙單位；
NLB系列：牛頓和磅雙單位；
ALB 系列：磅和公斤雙單位。
壹年保修，終身維護。
